Załóżmy, że prowadzisz samochód i nagle pojawia się komunikat o błędzie:
Jedź do warsztatu bez zmiany biegów

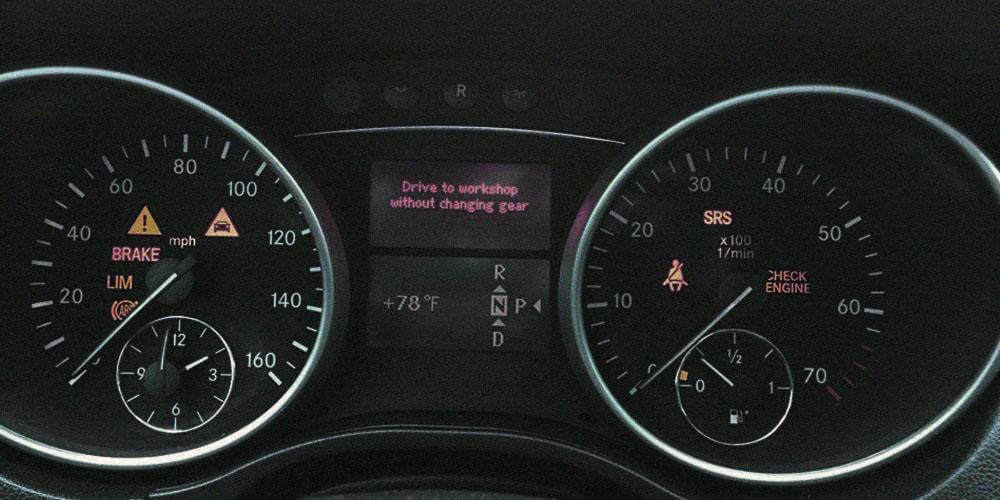

Drive to workshop without changing gear

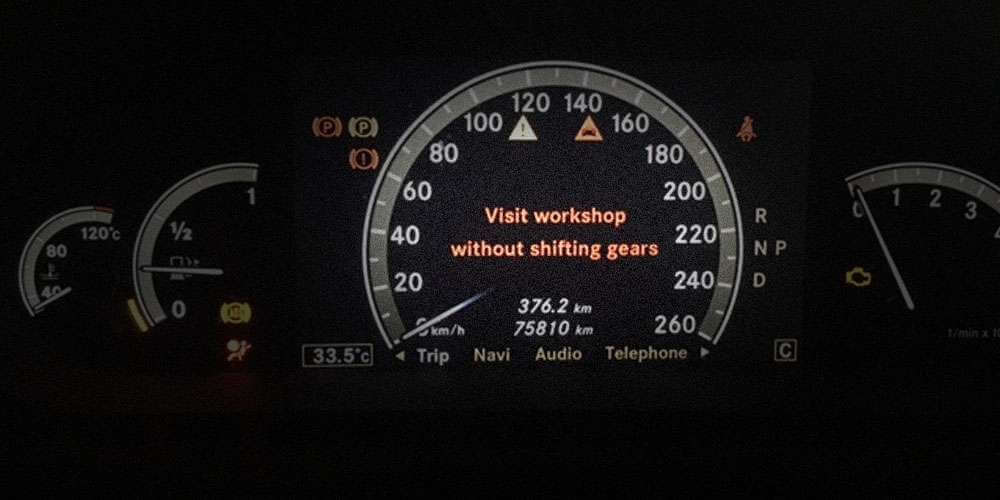

Visit workshop without shifting gears
Ohne Gangwechsel Werkstatt aufsuchen
Without changing gear, consult workshop

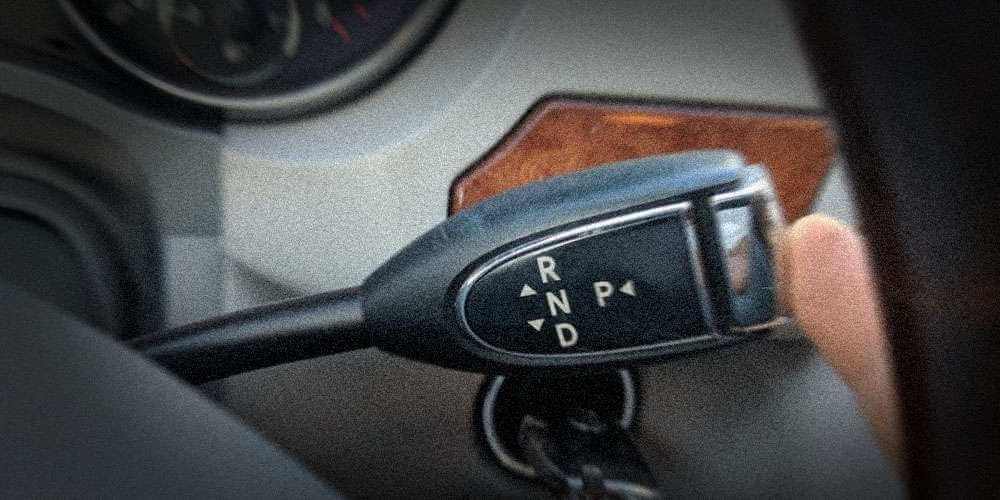

W innym scenariuszu możesz utknąć na parkingu lub pod domem, ponieważ Twój Mercedes-Benz odmawia zmiany biegów z P na R, N i D...

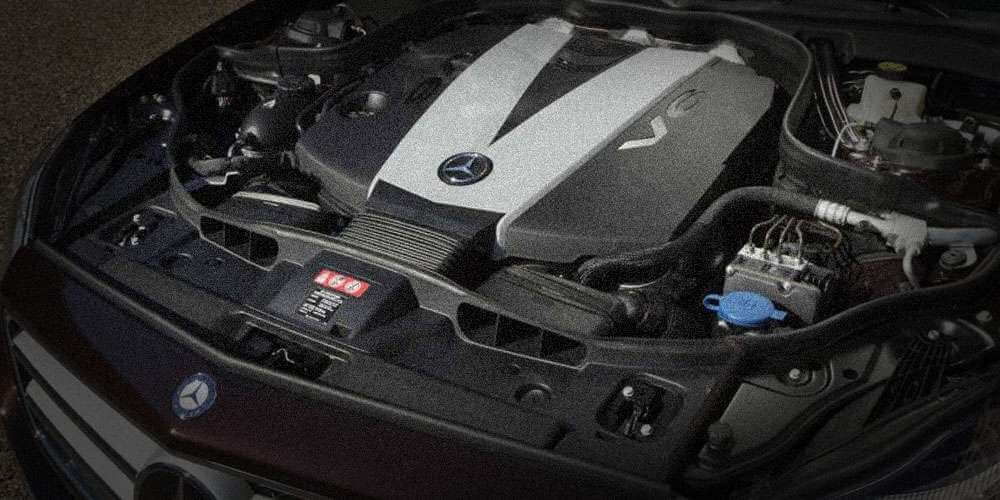

W innych przypadkach pojazd nie uruchomi się, ponieważ silnik w ogóle się nie uruchamia, nie reaguje na zapłon...
To właśnie awaria inteligentnego modułu serwo (ISM/DSM/ESM) jest często winowajcą, który powoduje opisane wyzej problemy.
Moduł wybieraka ISM/DSM/ESM jest instalowany w pojazdach produkowanych od 2003 roku, wyposażonych w 7-mio biegową, automatyczną skrzynię 7G Tronic (722.9) i dźwignię zmiany biegów zamontowaną na kolumnie kierownicy lub tradycyjnie, w tunelu środkowym.
Wymiana modułu ISM/DSM/ESM może być bardzo droga, a w przypadku dealerów, to jedyna opcja „naprawy”.
Ciekawostki o ISM/DSM/ESM
Moduł ISM odbiera dane wejściowe z dźwigni zmiany biegów, ale też komunikuje się za pośrednictwem sieci CAN z następującymi modułami:
Zestaw wskaźników (A1).
Jednostka sterująca ESP (N47-5) - Wprowadzanie prędkości pojazdu. Potrzebne do zwolnienia P lub zaczepienia D.
Jednostka sterująca EIS/EZS (N73) - Dane wejściowe z EIS służą do automatycznego przełączania pojazdu na P, gdy samochód jest wyłączony.
Moduł kolumny kierownicy (N80).
Centralna jednostka sterująca Gateway (N93).
W pełni zintegrowana jednostka sterująca sterowania skrzynią biegów (VGS) (y3/8n4).
Dla przykładu, wejście prędkości pojazdu jest potrzebne do włączenia D lub zwolnienia Parkowania i jest odbierane z modułu ESP.
Gdy pojazd jest wyłączony, wymagana jest informacja o automatycznym przełączeniu skrzyni biegów na tryb postojowy i dostarczana przez EIS.

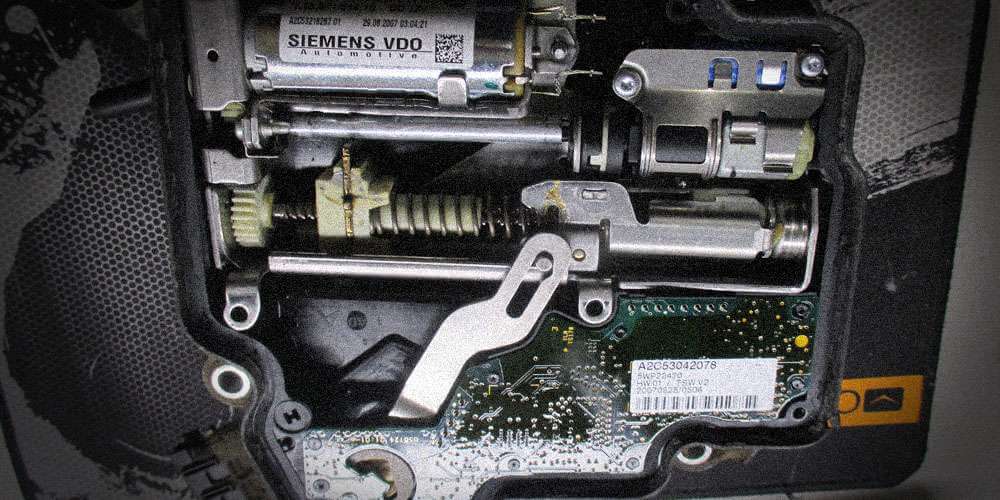

Rys. Schemat modułu ISM / DSM / ESM. Moduł w pozycji "N".
30. Silnik główny
31. Silnik awaryjny (uruchamiany tylko w momencie wystąpienia błędów, obraca wałkiem mimośrodowym)
32. Suwak
33. Prowadnica gwintowana
34. Wałek mimośrodowy
35. Dźwignia przełącznika zakresów
36. Czujnik kąta
37. Płyta główna (TCU)
38. Gniazdko połączenia z CAN
39. Przekładnie napędowe
40. Czujnik położenia wałka mimośrodowego
U nas naprawisz moduł wybieraka biegów ISM/DSM/ESM w bardzo atrakcyjnej cenie!
Zadwoń
i zapytaj o szczegóły
Typowe objawy wadliwego modułu ISM/DSM/ESM:
Samochód nie zmienia biegów. Brak P, R, N, D.
Pojazd nie może się uruchomić, silnik „nie kręci”. ISM/DSM/ESM (Intelligent Servo Module) jest odpowiedzialny za położenie przekładni. Zapobiegnie to przemieszczeniu się samochodu, jeśli nie rozpozna, że samochód znajduje się na postoju, na neutralnym biegu.
Komunikat na desce rozdzielczej "Jedź do warsztatu bez zmiany biegu" (Visit workshop without shifting gears lub Drive to workshop without changing gear).
Samochód nie zmienia biegów.
Komunikat o błędzie: Silnik siłownika w komponencie A80 ISM (Intelligent Servo Module) dla Direct Select nie może osiągnąć określonej pozycji docelowej.
Wybierak przestał reagować.
Problemy te mogą być spowodowane przez problemy z oprogramowaniem ISM/DSM/ESM lub awarie sprzętu.

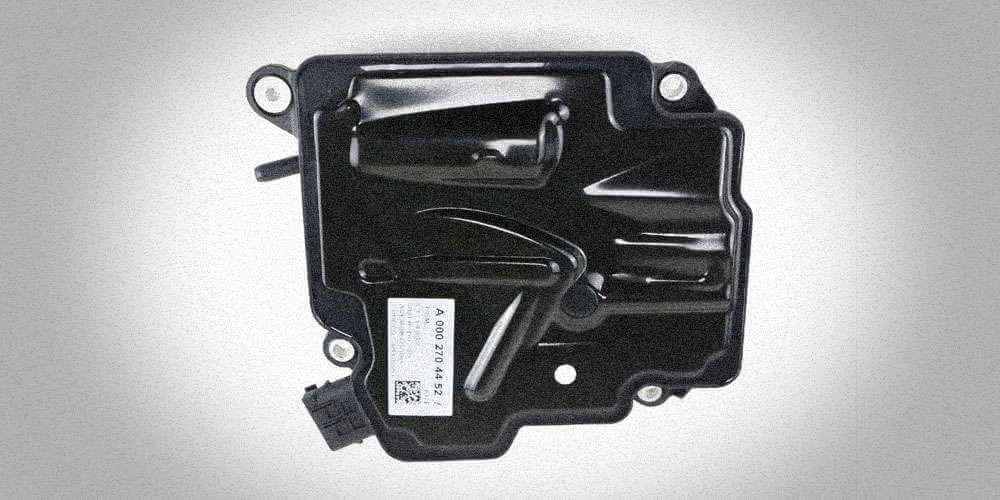

Jeśli Twój Mercedes-Benz ma wadliwy moduł ISM/DSM/ESM, należy go naprawić lub wymienić
Zdemontuj go samodzielnie lub w warsztacie i wyślij do naszego serwisu w Oświęcimiu, a nasi technicy ocenią, czy można go naprawić, czy konieczna będzie wymiana modułu na inny w bardzo atrakcyjnej cenie.
Zarówno naprawa i wymiana podlegają gwarancji!

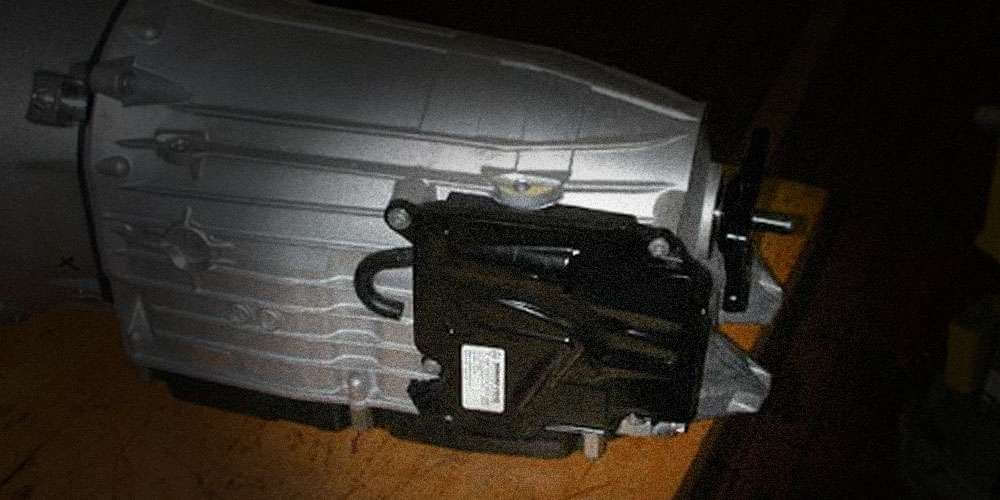

Gdzie jest zainstalowany moduł ISM/DSM/ESM?
ISM/DSM/ESM dla DIRECT SELECT jest zamontowany po lewej stronie, na obudowie skrzyni biegów.
Numery części, które posiadamy w ciągłej sprzedaży:
A 164 446 02 10 / A1644460210
A 164 446 03 10 / A1644460310
A 164 446 06 10 / A1644460610
A 164 446 07 10 / A1644460710
A 004 446 03 10 / A0044460310
A 004 446 06 10 / A0044460610
A 004 446 07 10 / A0044460710
A 000 270 16 52 / A0002701652
A 000 270 17 52 / A0002701752
A 000 270 18 52 / A0002701852
A 000 270 19 52 / A0002701952
A 000 270 31 52 / A0002703152
A 000 270 32 52 / A0002703252
A 000 270 33 52 / A0002703352
A 000 270 41 52 / A0002704152
A 000 270 42 52 / A0002704252
A 000 270 44 52 / A0002704452
