Błędy i zdarzenia

Poniżej prezentujemy kompletną listę błędów i zdarzeń dla sterownika VGS3NAG2, czyli sterownika trzeciej generacji, występujacego w pojazdach ze skrzynią 722.9 i produkowanych w latach 2009-2012. Numery i opisy pochodzą z oprogramowania diagnostycznego Mercedes-Benz Xentry / DAS

  • Błąd 0605

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 0606

    Chodzi przy tym kod usterki o usterkę pozorną

  • Błąd 0607

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 060A

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 060C

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 0613

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 061B

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 062F

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 0633

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 0641

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 0642

    Zasilanie napięciem czujników prędkości obrotowej jest zakłócone. (Napięcie dolne)

  • Błąd 0643

    Zasilanie napięciem czujników prędkości obrotowej jest zakłócone. (Napięcie za wysokie)

  • Błąd 0651

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 06A3

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 0701

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 0705

    ElementY3/8s1 (czujnik wybierania zakresów (VGS)) jest uszkodzony

  • Błąd 0706

    Sprawdź element Y3/8s1 (czujnik wybierania zakresów (VGS))

  • Błąd 0711

    ElementY3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów(VGS)) jest uszkodzony

  • Błąd 0712

    Sygnał z elementu Y3/8s2 (czujnik temperatury oleju napędowego (VGS)) jest nieprawidłowy. (Napięcie dolne)

  • Błąd 0713

    Sygnał z elementu Y3/8s2 (czujnik temperatury oleju napędowego (VGS)) jest nieprawidłowy. (Napięcie za wysokie)

  • Błąd 0714

    Element Czujnik temperatury oleju przekładniowegojest uszkodzony

  • Błąd 0716

    Nadmierna prędkość obrotowa wałka wejściowego skrzyni biegów

  • Błąd 0717

    Sygnał elementu Y3/8n1 (czujnik prędkości obrotowej turbiny (VGS)) nie jest dostępny

  • Błąd 0718

    Element Y3/8n1 (czujnik prędkości obrotowej turbiny (VGS)) jest uszkodzony

  • Błąd 0720

    Mechaniczna usterka elementu Zespół napędowy

  • Błąd 0721

    Sygnał prędkości obrotowej wałka wyjściowego jest w stosunku do sygnału prędkości obrotowej koła nieprawidłowy

  • Błąd 0722

    Sygnał elementu Y3/8n3 (czujnik zdawczej prędkości obrotowej (VGS)) nie jest dostępny

  • Błąd 0723

    Element Y3/8n3 (czujnik zdawczej prędkości obrotowej (VGS)) jest uszkodzony

  • Błąd 0729

    Bieg nieprawidłowy lub skrzynia biegów źle załącza. (6. bieg)

  • Błąd 0731

    Bieg nieprawidłowy lub skrzynia biegów źle załącza. (1. bieg)

  • Błąd 0732

    Bieg nieprawidłowy lub skrzynia biegów źle załącza. (2. bieg)

  • Błąd 0733

    Bieg nieprawidłowy lub skrzynia biegów źle załącza. (3. bieg)

  • Błąd 0734

    Bieg nieprawidłowy lub skrzynia biegów źle załącza. (4. bieg)

  • Błąd 0735

    Bieg nieprawidłowy lub skrzynia biegów źle załącza. (5. bieg)

  • Błąd 0741

    Załączenie sprzęgło przekładni hydrokinetycznej nie jest możliwy

  • Błąd 0742

    Niedopuszczalne zamykanie sprzęgła przekładni hydrokinetycznej

  • Błąd 0748

    Wewnętrzny test instalacji elektrycznej elementu Y3/8y2 (zawór elektromagnetyczny regulacji sprzęgła K1 (VGS)) zakończony niepowodzeniem

  • Błąd 076F

    Bieg nieprawidłowy lub skrzynia biegów źle załącza. (7. bieg)

  • Błąd 0778

    Wewnętrzny test instalacji elektrycznej elementu Y3/8y5 (zawór elektromagnetyczny regulacji hamulca B1 (VGS)) zakończony niepowodzeniem

  • Błąd 0798

    Wewnętrzny test instalacji elektrycznej elementu Y3/8y7 (zawór elektromagnetyczny regulacji hamulca B3 (VGS)) zakończony niepowodzeniem

  • Błąd 0893

    Hydrauliczny błąd w skrzyni biegów (wyłączający element łączeniowy nie wyłącza)

  • Błąd 0894

    Bieg nieprawidłowy lub skrzynia biegów źle załącza

  • Błąd 1610

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1629

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1631

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1632

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1633

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1634

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1636

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1638

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1639

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1693

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1710

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1711

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 1712

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony

  • Błąd 2216

    Sprawdź element Y3/8s1 (czujnik wybierania zakresów (VGS)). Proces adaptacji następował poza ważnym zakresem

  • Błąd 2711

    Hydrauliczny błąd w skrzyni biegów (włączający element łączeniowy nie włącza się)

  • Błąd 2716

    Wewnętrzny test instalacji elektrycznej elementu Y3/8y4 (zawór elektromagnetyczny regulacji sprzęgła K3 (VGS)) zakończony niepowodzeniem

  • Błąd 2725

    Wewnętrzny test instalacji elektrycznej elementu Y3/8y6 (zawór elektromagnetyczny regulacji hamulca B2 (VGS)) zakończony niepowodzeniem

  • Błąd 2734

    Wewnętrzny test instalacji elektrycznej elementu Y3/8y3 (zawór elektromagnetyczny regulacji sprzęgła K2 (VGS)) zakończony niepowodzeniem

  • Błąd 2759

    Wewnętrzny test instalacji elektrycznej elementu Y3/8y8 (zawór elektromagnetyczny regulacji sprzęgła ciernego blokującego hydrokinetyczna skrzynia biegów (VGS)) zakończony niepowodzeniem

  • Błąd 2766

    Wystąpiła nadmierna prędkość obrotowa na elemencie Y3/8n2 (wewnętrzny czujnik prędkości obrotowej (VGS))

  • Błąd 2767

    Sygnał elementu Y3/8n2 (wewnętrzny czujnik prędkości obrotowej (VGS)) nie jest dostępny

  • Błąd 2768

    Element Y3/8n2 (wewnętrzny czujnik prędkości obrotowej (VGS)) jest uszkodzony

  • Błąd 2783

    Moc oporów sprzęgła przekładni hydrokinetycznej jest zbyt wysoka

  • Błąd 2805

    Sygnały czujnika obszaru wyboru są nieprawidłowe w porównaniu do sygnału elektronicznego trybu dźwigni wybierania biegów

  • Błąd 2810

    Wewnętrzny test instalacji elektrycznej elementu Y3/8y1 (zawór elektromagnetyczny regulacji ciśnienia roboczego (VGS)) zakończony niepowodzeniem

  • Błąd C001

    CAN-Controller: szyna CAN OFF

  • Błąd C002

    CAN-Controller: szyna CAN OFF

  • Błąd C300

    Element Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) jest uszkodzony. Uwzględnij wskazówki dotyczące naprawy!

  • Błąd C426

    Udostępnienie rozruchu Układ uprawniający do jazdy nie jest udzielone

  • Błąd D138

    Wiadomość z dodatkowej pompy oleju nie jest do dyspozycji na szynie CAN

  • Zdarzenie 0513

    Wysyłany przez układ sterowania pracą skrzyni biegów do układu uprawniającego do jazdy sygnał CAN w celu udostępnienia rozruchu jest nieprawidłowy lub brak sygnału

  • Zdarzenie 0562

    Zasilanie napięciem zacisku 87 ma napięcie dolne

  • Zdarzenie 0563

    Zasilanie napięciem zacisku 87 ma przepięcie

  • Zdarzenie 0602

    Moduł sterujący Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS)) nie jest zakodowany

  • Zdarzenie 1644

    Brak lub nieprawidłowe Kodowanie wariantowe elementu Y3/8n4 (moduł sterujący zintegrowanego sterowania pracą skrzyni biegów (VGS))

  • Zdarzenie 1707

    W wyniku nadmiernej temperatury nastąpiło wyłączenie funkcji i przepięcie

  • Zdarzenie 2638

    Układ sterowania pracą silnika nie zezwala na ingerencję układu sterowania pracą skrzyni biegów w moment obrotowy

  • Zdarzenie 2806

    Element Y3/8s1 (czujnik wybierania zakresów (VGS)) nie jest zaprogramowany

  • Zdarzenie C100

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie C103

    Brak odbioru informacji CAN z modułu sterującego N15/5 (Elektroniczne dźwigni wybierania biegów (EWM))

  • Zdarzenie C121

    Brak odbioru informacji CAN z modułu sterującego N47-5 (moduł sterujący ESP, PML i BAS)

  • Zdarzenie C126

    Jedna lub kilka informacji z modułu sterującego N80 (moduł osłony kolumny kierownicy) niedostępnych na szynie CAN

  • Zdarzenie C132

    Brak odbioru informacji CAN z modułu sterującego System zawieszenia

  • Zdarzenie C141

    Brak odbioru informacji CAN z modułu sterującego N93 (moduł sterujący centralnej magistrali ZGW)

  • Zdarzenie C155

    Brak odbioru informacji CAN z modułu sterującego A1 (zestaw wskaźników)

  • Zdarzenie C164

    Brak odbioru informacji CAN z modułu sterującego N22 (panel obsługi KLA)

  • Zdarzenie C167

    Brak odbioru komunikatów CAN z modułu sterującego N73 (moduł sterujący EZS) względnie N93 (moduł sterujący centralnej magistrali ZGW)

  • Zdarzenie C401

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący Układ sterowania pracą silnika poprzez szynę CAN są nieprawidłowe

  • Zdarzenie C404

    Brak odbioru informacji CAN z modułu sterującego N15/5 (Elektroniczne dźwigni wybierania biegów (EWM))

  • Zdarzenie C415

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący N47-5 (moduł sterujący ESP, PML i BAS) poprzez szynę CAN są nieprawidłowe

  • Zdarzenie C421

    Sygnały CAN wysłane przez moduł sterujący System zawieszenia są niepełne

  • Zdarzenie C423

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący A1 (zestaw wskaźników) poprzez szynę CAN są nieprawidłowe

  • Zdarzenie C424

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący N22 (panel obsługi KLA) poprzez szynę CAN są nieprawidłowe

  • Zdarzenie C428

    Brak odbioru informacji CAN z modułu sterującego N80 (Moduł sterujący MRM)

  • Zdarzenie C429

    Brak odbioru informacji CAN z modułu sterującego N80 (moduł osłony kolumny kierownicy)

  • Zdarzenie C431

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący N93 (moduł sterujący centralnej magistrali ZGW) poprzez szynę CAN są nieprawidłowe

  • Zdarzenie C513

    Wysyłany przez układ sterowania pracą skrzyni biegów do układu uprawniającego do jazdy sygnał CAN w celu udostępnienia rozruchu jest nieprawidłowy lub brak sygnału

  • Zdarzenie C55A

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie C55B

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie D10B

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie D139

    Brak odbioru informacji CAN z modułu sterującego N80 (Moduł sterujący MRM)

  • Zdarzenie D13A

    Brak odbioru informacji CAN z modułu sterującego N80 (Moduł sterujący MRM)

  • Zdarzenie D400

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie D401

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie D402

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie D404

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie D405

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie D406

    Brak odbioru informacji CAN z modułu sterującego Układ sterowania pracą silnika

  • Zdarzenie D407

    Brak odbioru informacji CAN z modułu sterującego N47-5 (moduł sterujący ESP, PML i BAS)

  • Zdarzenie D408

    Brak odbioru informacji CAN z modułu sterującego N47-5 (moduł sterujący ESP, PML i BAS)

  • Zdarzenie D409

    Brak odbioru informacji CAN z modułu sterującego N47-5 (moduł sterujący ESP, PML i BAS)

  • Zdarzenie D40A

    Brak odbioru informacji CAN z modułu sterującego N47-5 (moduł sterujący ESP, PML i BAS)

  • Zdarzenie D40B

    Brak odbioru informacji CAN z modułu sterującego N47-5 (moduł sterujący ESP, PML i BAS)

  • Zdarzenie D40C

    Brak odbioru informacji CAN z modułu sterującego N47-5 (moduł sterujący ESP, PML i BAS)

  • Zdarzenie D420

    Brak odbioru informacji CAN z modułu sterującego N15/5 (moduł sterujący elektronicznego modułu dźwigni wybierania biegów)

  • Zdarzenie D504

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący N80 (moduł osłony kolumny kierownicy) poprzez szynę CAN są nieprawidłowe

  • Zdarzenie D507

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący Układ sterowania pracą silnika poprzez szynę CAN są nieprawidłowe

  • Zdarzenie D508

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący N15/5 (Elektroniczne dźwigni wybierania biegów (EWM)) poprzez szynę CAN są nieprawidłowe

  • Zdarzenie D50B

    Jeden lub kilka sygnałów przesyłanych przez moduł sterujący N93 (moduł sterujący centralnej magistrali ZGW) poprzez szynę CAN są nieprawidłowe

  • Zdarzenie D606

    Błąd podczas procesu programowania

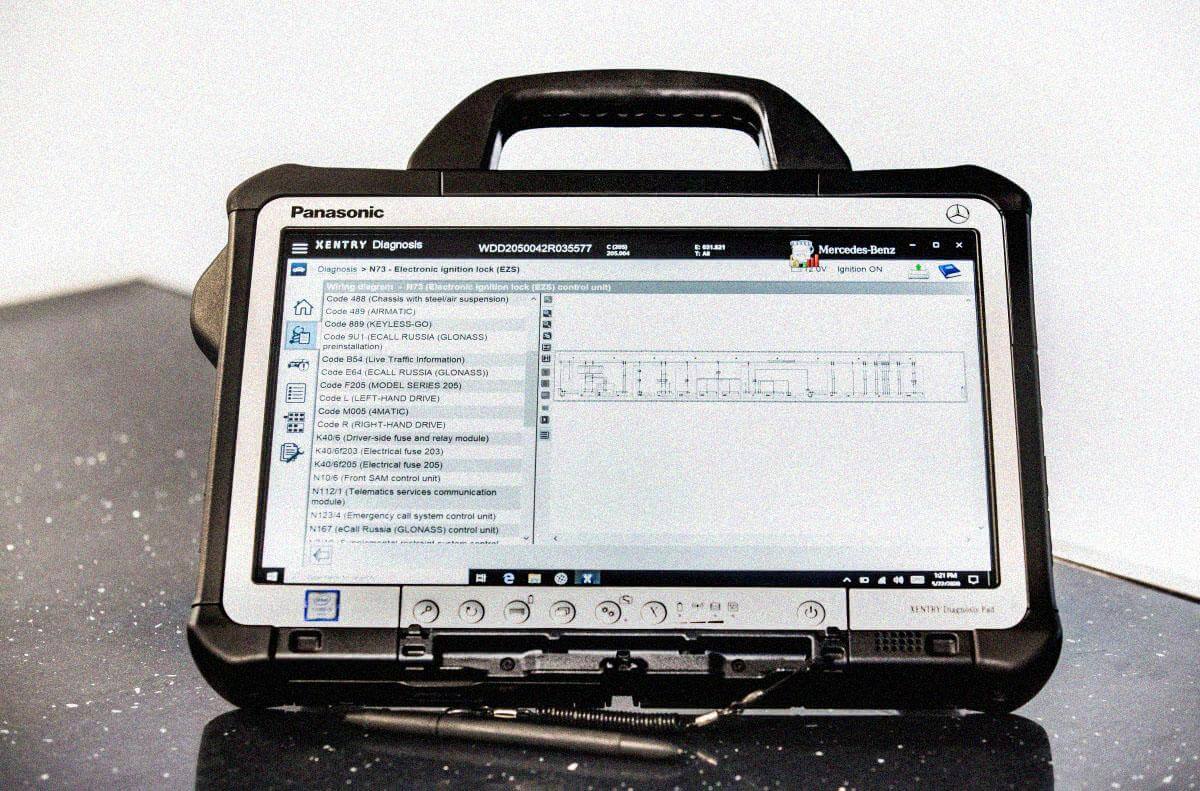

Mercedes SD Diagnosis PAD Xentry DAS komputer diagnostyczny
